台車

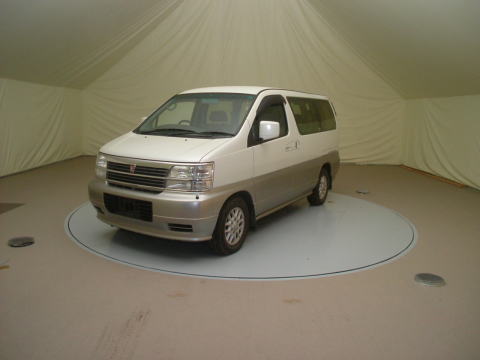

ドーム内観
ドーム搬出入口
施設概要
| オープンサイト | 1基 (3 m法 / 10 m法) |
| 小型電波暗室 | 1基 (3 m法) (奥行 6.0 m × 幅 4.0 m × 高さ 3.5 m) |
設備概要
| 設 備 | スペック | |
| グランドプレーン | fff | 奥行 24.0 m × 幅 18.0 m |
| 測定ドームfff | fff | 奥行 8.0 m × 幅 7.0 m × 高さ 3.5 m |
| 搬出入口 | 幅 3.5 m × 高さ 3.1 m | |
| ターンテーブルffffff | 直径 | 5.0 m |
| 積載重量 | 3.0 ton | |
| 回転角 | 380° | |
| アンテナ昇降機 | 稼動範囲 | 1.0 〜 4.0 m |
| CVCF | 最大供給電源 | 単相 18 kVA / 三相 18 kVA |
サイトの特長
・事務所棟等建物は、オープンサイトグランドプレーンより低い位置に配置しています。(測定時の建物の影響を無くしています)
・F.R.P.を最小限に使用し、ドーム本体はテントシートを採用、電波への影響を低減しています。
・周辺機器、対向機等は地下ピット(ターンテーブル下)に設置可能です。
(10m程の接続ケーブルが必要となります)
・測定ドーム内、測定ドーム搬入口スペース、及び、グランドプレーンを広く確保しています。
・事務所棟とオープンサイトは屋内通路にて移動可能です。
・測定ドーム搬出入口は段差が無く、大型装置も容易に搬出入が可能です。

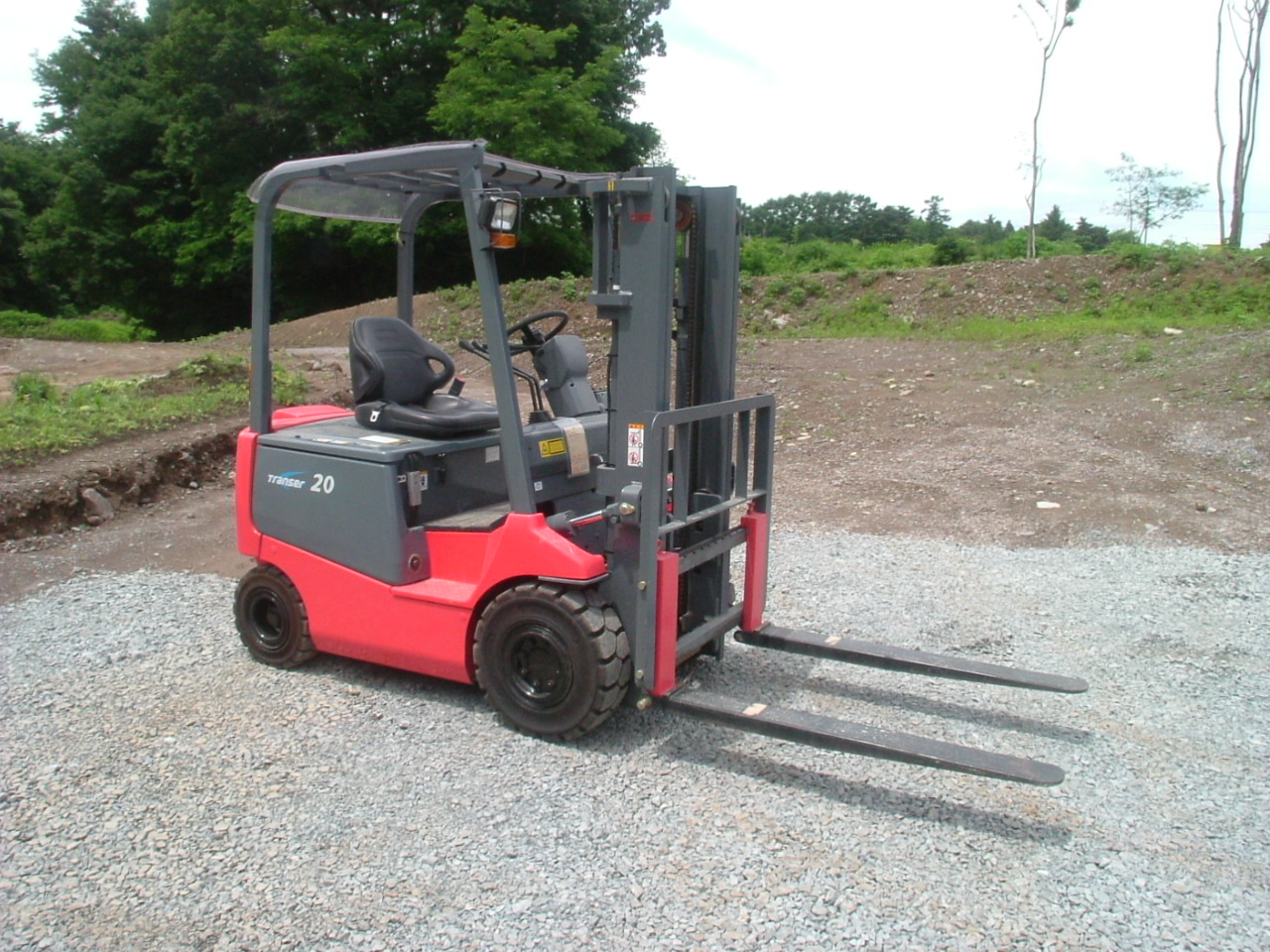

・フォークリフト (最大荷重 : 2.0ton、爪サイズ : 長さ 1,200mm × 幅 122mm × 厚さ 40mm)

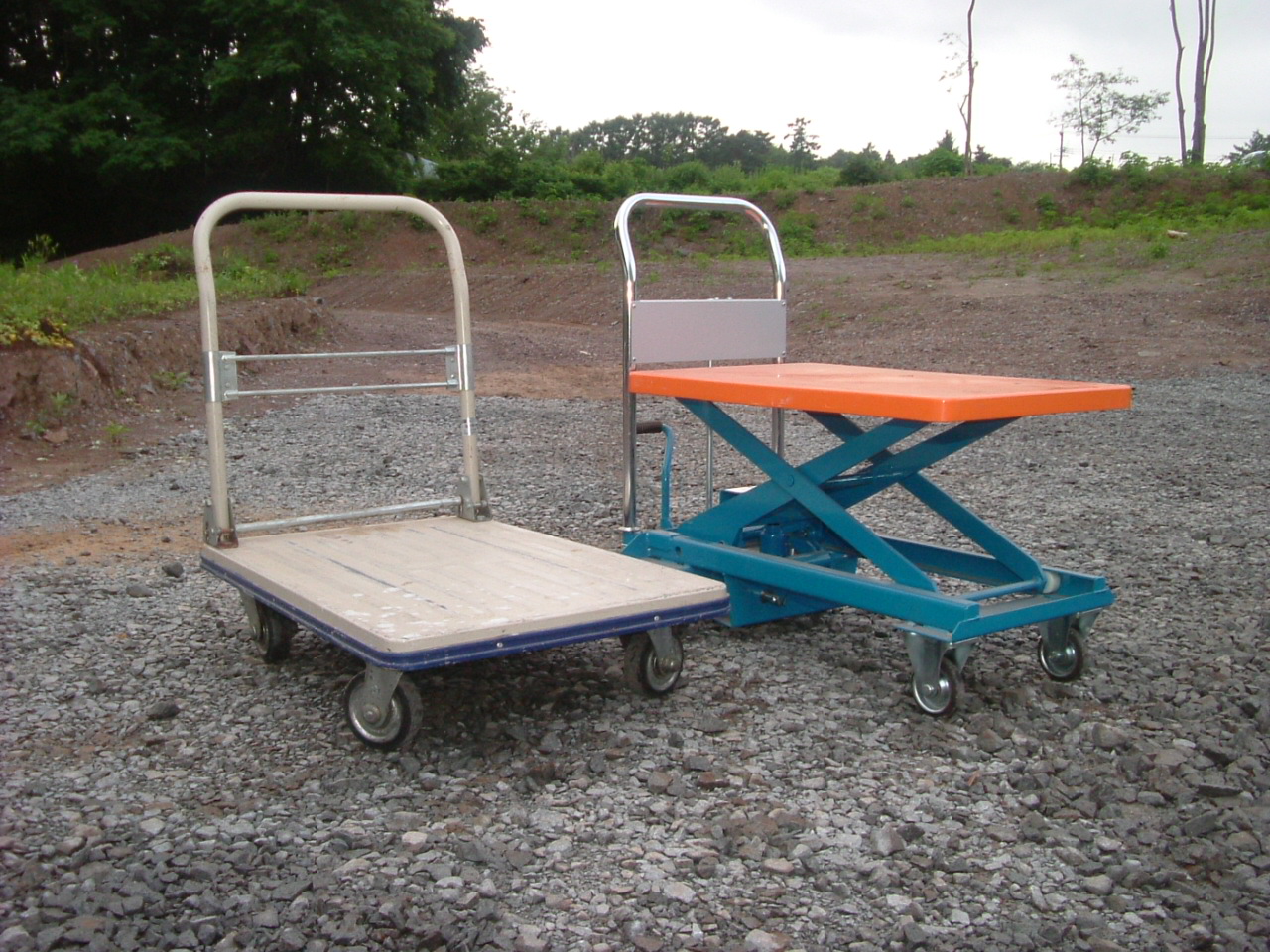

・昇降式台車 (最大荷重250 kg) 他等を所持しています。

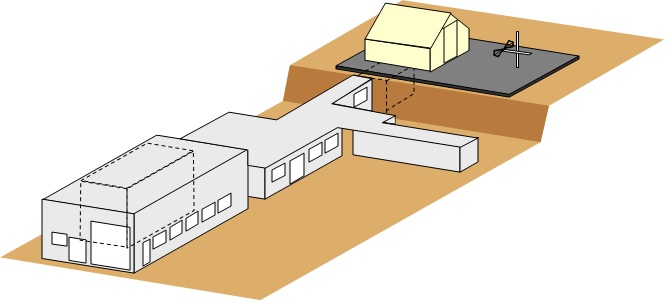

＜立面図＞
＜配置図＞
